ZT5508 線性馬達振動測試簡介
ZT5508線性馬達測試系統可對線性馬達進行穩態和瞬態測試 ，具體功能：
一，穩態測試項：
G：振動量
f0：諧振頻率
D：衰減斜率
Rise Time:振動量達到某一特定值（設置中可設置）所需時間
Break Time：激勵結束后，振動量衰減到某一特定值（設置中可設置）所需的時間
THD：總諧波失真
Noise： 噪音
I：穩態工作中的電流
BL：電磁驅動力

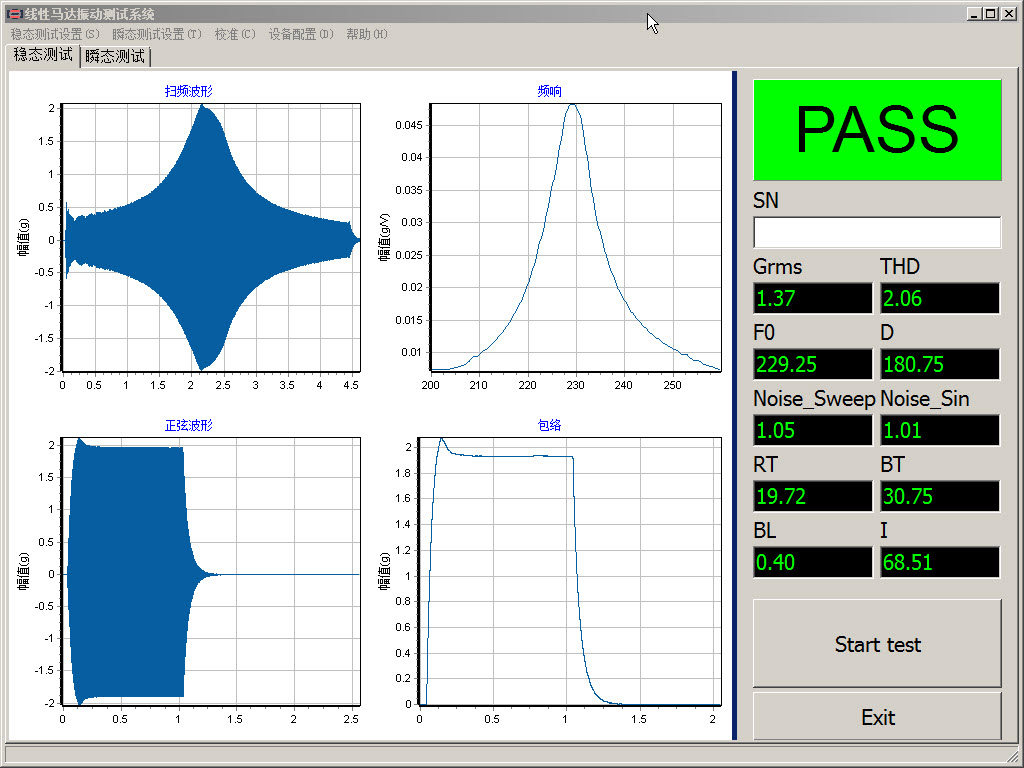

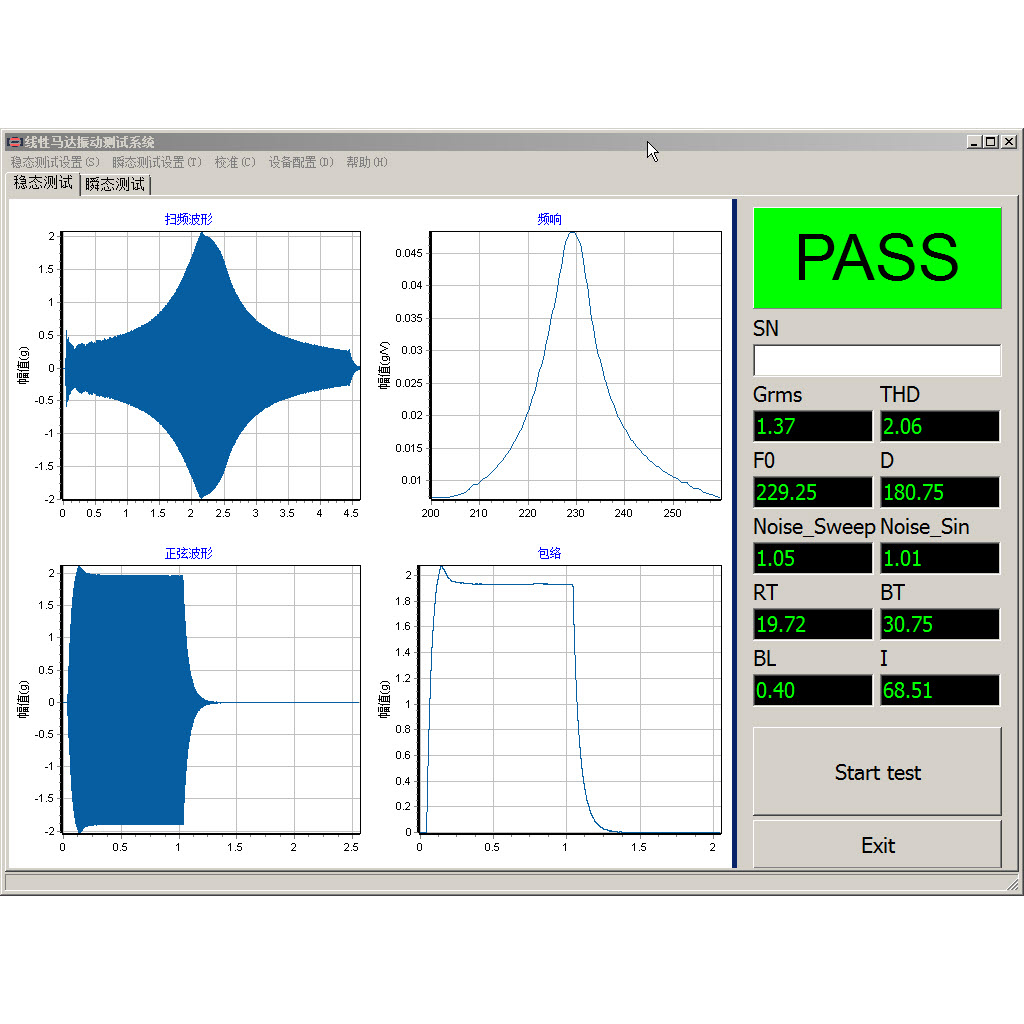

二，穩態測試波形
掃頻波形：掃頻激勵下的振動量波形
頻響：由掃頻波形計算得到的頻率與振動量的關系曲線
正弦波形：單頻正弦波激勵下的振動量波形
正弦包絡：由正弦波形計算得到的振動量有效值包絡

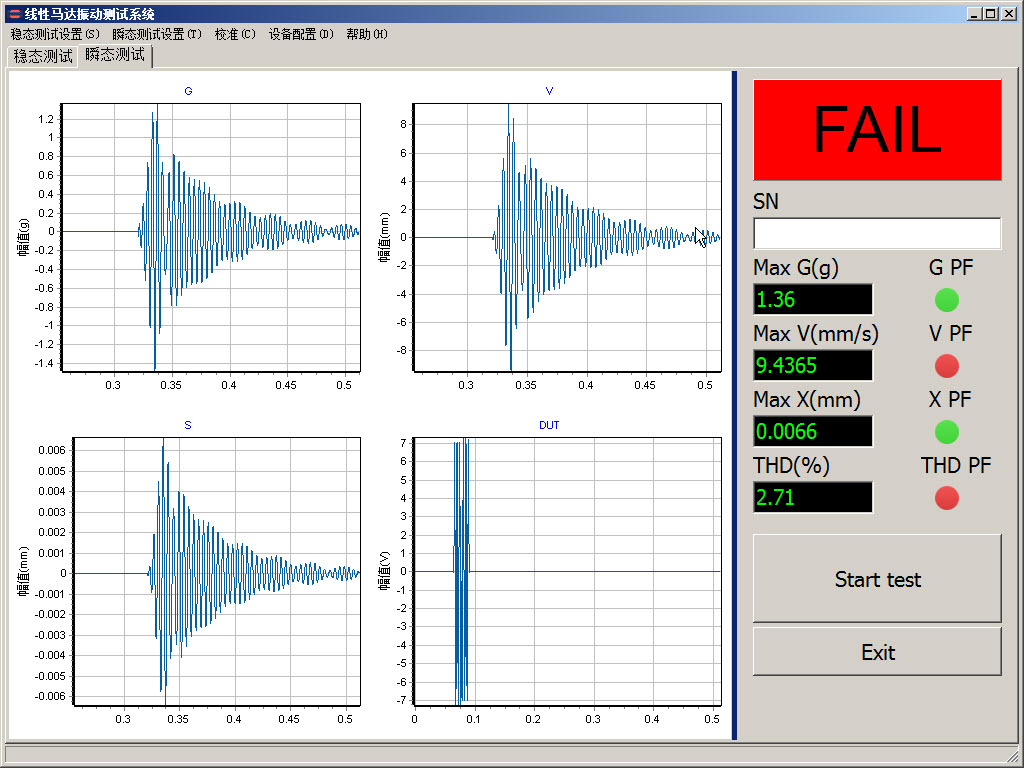

三，瞬態測試項
Max G：最大振動量
Max V：計算出最大速度
Max S：計算出最大位移
THD：總諧波失真

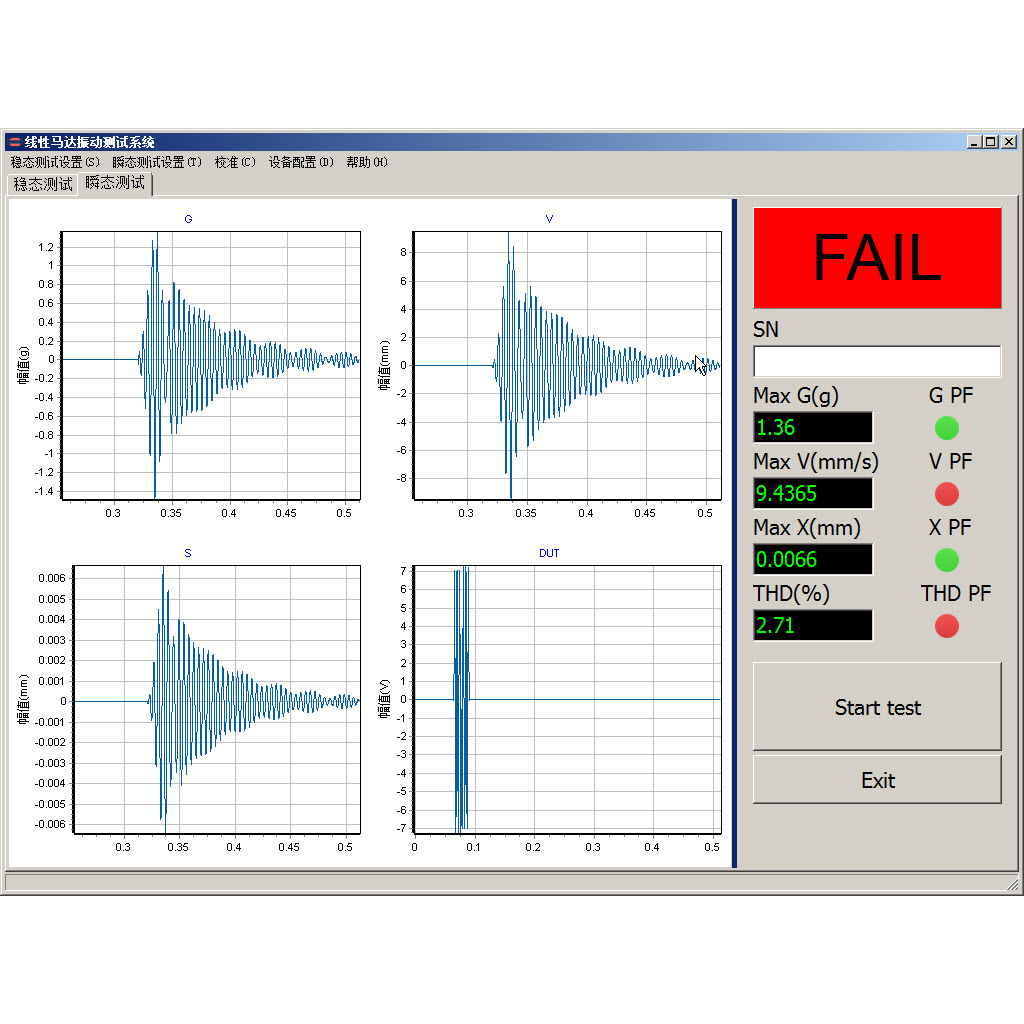

四，瞬態測試波形
G：瞬態信號激勵下的振動量波形
V：由振動量波形計算得到的速度曲線
S：由速度曲線計算得到的位移曲線
DUT：采集加在馬達電極兩端的電壓曲線
